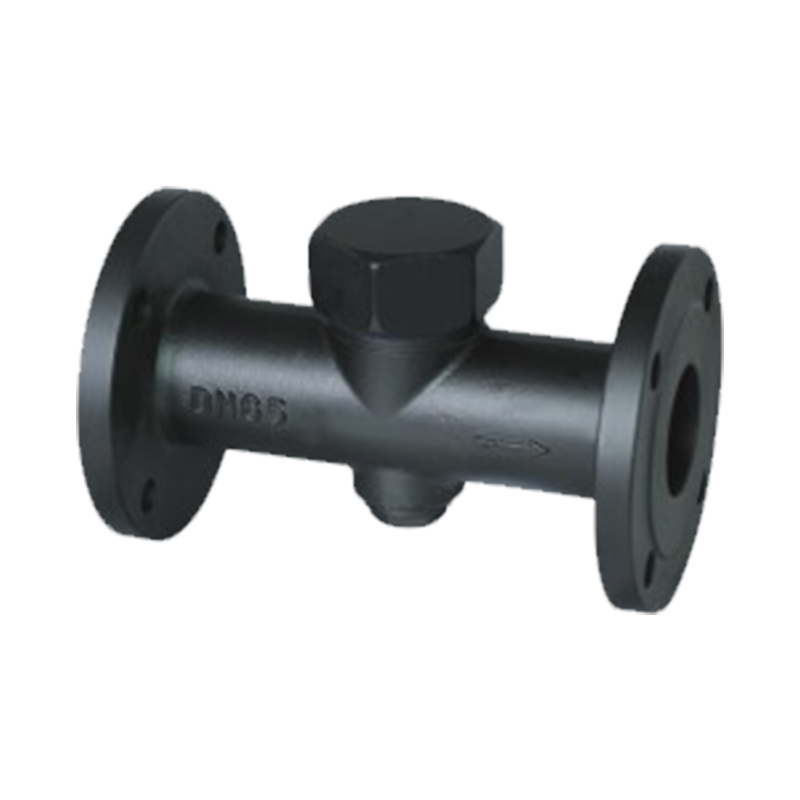

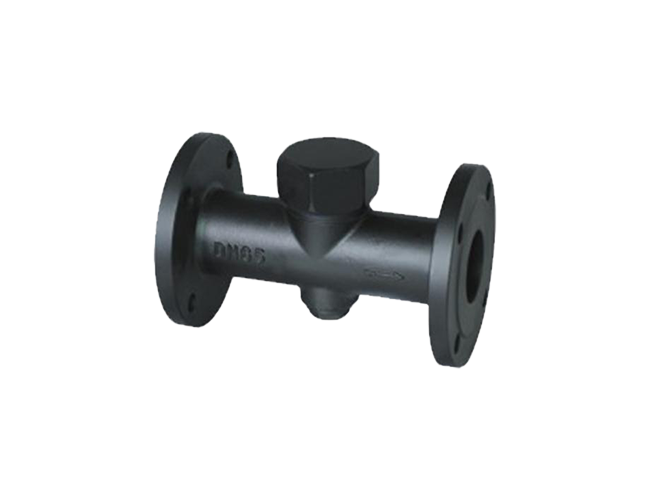

YFBS49H北京式圆盘式蒸汽疏水阀

型       号：YFCS49H\YFCS19H\YFBS19H\YFBS49H

公称压力：1.6-6.4Mpa

口        径：DN15-200mm

材        质：WCB\CF8\CF3M

安装方式:水平安装

排水方式：间断排水

最高背压率：背压为进口压力的50%

工作原理：圆盘式蒸气疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
